一、風機的定義
二、通風機的分類
通風機的分類方法很多，大致可以按以下幾種方式來分類：
(1)按產生壓力的高低可分為：容積式：往復式和回轉式；透平式：離心式、軸流式、混流式
和橫流式；噴射式。通風機一般是指透平式，即離心、軸流、混流、橫流等形式。其主要的特點是：
離心式風機：較高的壓力，但風量較小。
軸流式風機：較高的風量，但壓力較低。
混流式風機：風量與壓力介于離心和軸流風機之間。
橫流式風機：有較高的動壓，能得到扁平的氣流。
(2)按使用材質的不同可分為：鐵殼風機(普通風機)、玻璃鋼風機、塑料風機、鋁風機、不銹鋼風機等。
(3)按氣體流動的方向可分為：離心式、軸流式、斜流式(混流式)和橫流式等類型。
(4)按氣流進入葉輪后的流動方向可分為：軸流式風機、離心式風機和斜流(混流)式風機。
(5)按用途可分為：壓入式局部風機和隔爆電動機置于流道外或在流道內，隔爆電動機置于防爆密封腔的抽出式局部風機。
(6)按照加壓的形式也可以分：?jiǎn)渭墶㈦p級或者多級加壓風機。
三、通風機的主要參數
(1)流量：
①容積流量：?jiǎn)挝粫r(shí)間流經通風機的氣體體積，常用的單位是立方米每小時(m3/h)和立方英尺每分鐘(CFM)，其中1CFM=1.698m/h)；
②質量流量：?jiǎn)挝粫r(shí)間內流經通風機氣體的質量，常用“千克每秒”(kg/s)表示。
(2)壓力：通風機進出口處氣體壓力之差，壓力常見的單位是帕(Pa)、毫米水柱(mmH2O)、英寸水柱(inH2O)等，其中1mmH2O=9.8Pa，1inH2O=248.92Pa。
(3)轉速：風機旋轉的速度，常用單位為“每分鐘轉數”(rpm)，常用n表示。
(4)軸功率：驅動風機轉動所需要的功率，常用“千瓦”(kw)“瓦”(w)表示。
(5)效率：原動機把能量傳遞給風機的過程中有各種損失，所傳遞的能量中只有一部分是有用的，常用效率來反映損失的大小，從不同的角度出發有不同的效率。效率常用“η”來表示。
四、結構簡介

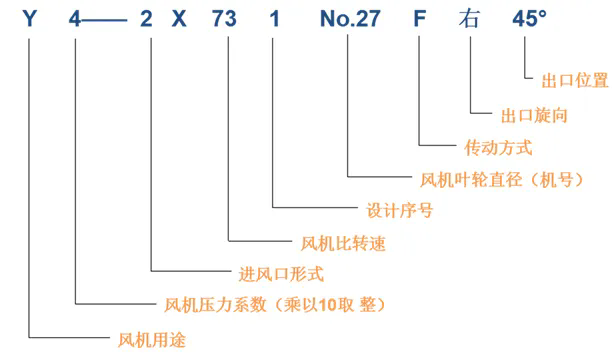

風機命名規則
風機轉子旋轉速度。常以n來表示、其單位用r/min(r表示轉速，min表示分鐘)。
風機旋向介紹：風機可制成順轉或逆轉兩種型式：從電機一端正視，如葉輪按順時針?lè )较蛐D稱順旋風機，以“順”表示；按逆時針?lè )较蛐D稱逆風機，以“逆”表示。風機的出口位置以機殼的出口角度表示：“順”、“逆”均可制成0°、45°、90°、135°、180°、225°共六種角度，也可按用戶的要求制成其他。

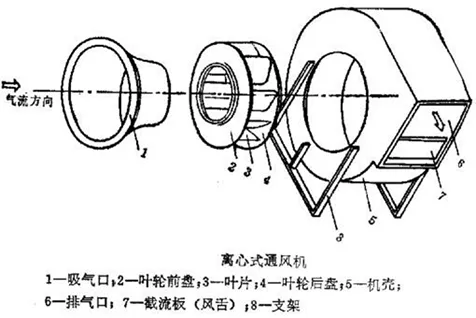

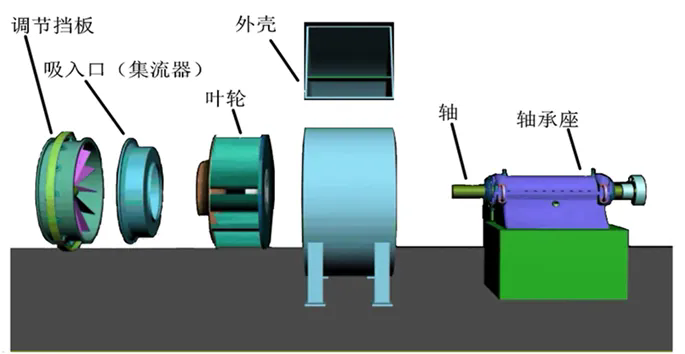

風機出風口：規定了“左”或“右”的回轉方向，各有8種不同的基本出風口位置。風機的組成：主要由風葉、集流器、百葉窗、開窗機構、電機、皮帶輪、進風罩、內框架、蝸殼等部件組成。開機時電機驅動風葉旋轉，并使開窗機構打開百葉窗排風。停機時百葉窗自動關閉。
葉輪
集風器

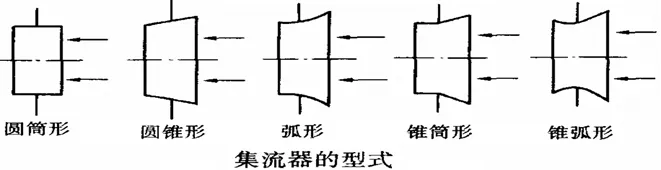

集風器的組成：集流器裝置在葉輪前，它使氣流能均勻地充滿葉輪的入口截面，并且氣流通過它時的阻力損失是最小的。
圓筒形：葉輪進口處會(huì )形成渦流區，直接從大氣進氣時效果更差。
圓錐形：好于圓筒形，但它太短，效果不佳。
弧形：好于前兩種。
錐弧形：最佳，高效風機基本上都采用此種集流器。

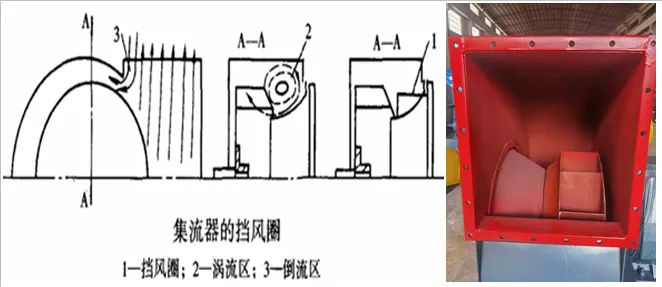

為了減弱渦流，控制倒流，在風機內部進氣口部位加裝了一個擋風圈。
機殼

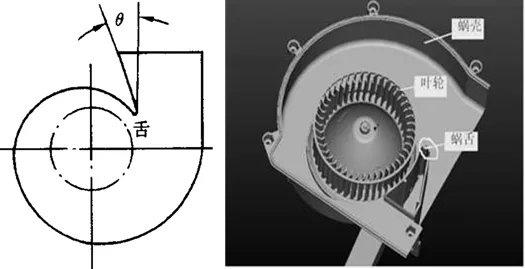

蝸殼的外形：對數螺旋線。蝸殼出口擴壓器：因為氣流從蝸殼流出時向葉輪旋轉方向偏斜，所以擴壓器一般做成向葉輪一邊擴大，其擴散角θ通常為6°～8°
蝸舌：離心風機的蝸殼出口處有舌狀結構，一般稱作蝸舌。蝸舌可以防止氣體在機殼內循環流動。

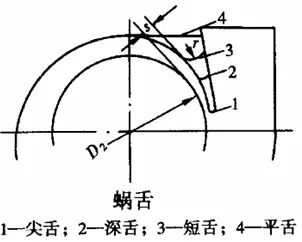

蝸舌的組成：
1、尖舌：用于高效率的風機，風機噪音較大。
2、深舌：大多用于低轉速的風機。
3、短舌：大多用于高轉速的風機。
4、平舌：用于低效率的風機，風機噪音小。
蝸舌頂端與葉輪外徑的間隙s，對噪聲的影響較大。間隙s小，噪聲大；間隙s大，噪聲減小。
一般取s=(0.05～0.10)D2。
蝸舌頂端的圓弧r，對風機氣動力性能無明顯影響，但對噪聲影響較大。
圓弧半徑r小，噪聲會(huì )增大，一般取r=(0.03～0.06)D2。

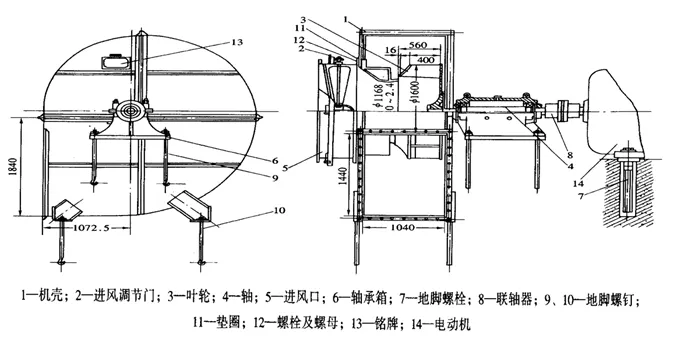

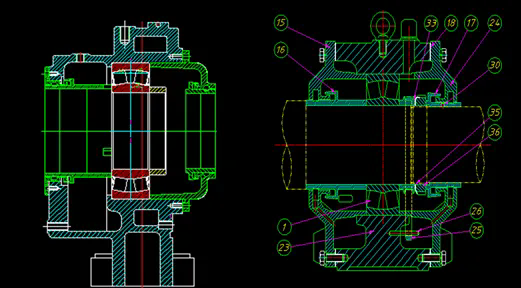

軸承座
軸流風機原理及特點：氣體沿軸向經過集流器，在葉輪處受到葉輪沖擊而獲得到一定的動壓和靜壓，然后流入后導葉，導葉將一部分偏轉的氣流動能變?yōu)殪o壓能，最后，氣體經過擴壓器將一部分軸向氣體動能轉變?yōu)殪o壓能，然后從擴壓器流出，進入管道。相比于離心風機軸流風機體積小，壓力小，風量較大，易于安裝。
離心風機原理：工作介質軸向流入葉輪，進入葉片流道，轉變?yōu)榇怪迸c風機軸的徑向運動；在葉片的作用下，介質獲得能量提升：靜壓提高、動能增加；待所升高的能量足以克服阻力，則可輸送介質。
根據動能轉換為勢能的原理,利用高速旋轉的葉輪將氣體加速,然后減速、改變流向，使動能轉換成勢能（壓力）。離心風機中，氣體從（集流器）軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器（蝸殼）。在蝸殼中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。

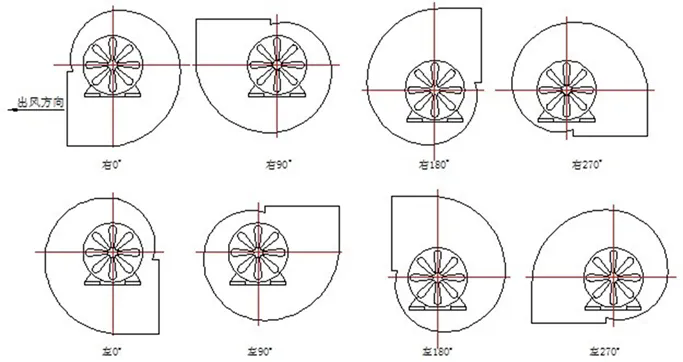

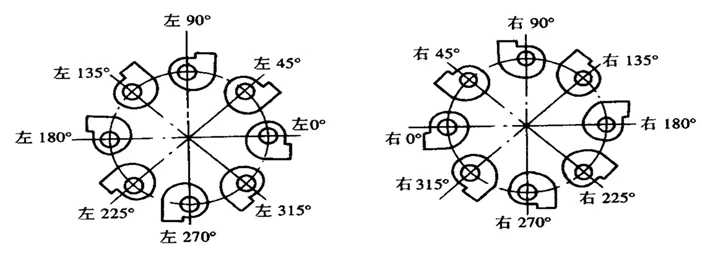

離心風機的出風口方向示意圖：

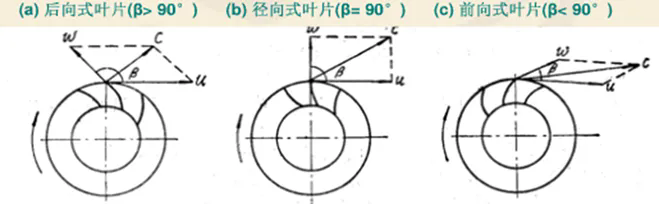

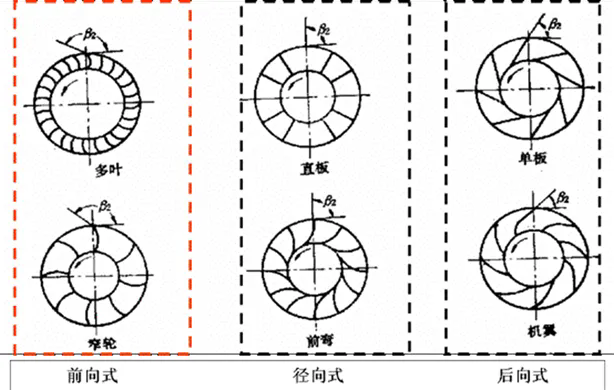

離心風機三種主要的葉輪形式：離心風機的葉輪相比軸流風機的葉輪復雜的多，工藝上要求較高，根據葉輪出風口端的葉片角度可將風機葉輪分為前向型、徑向型、后向型。
通風機噪音特性預算方法：風機比A聲級LSA是指風機在單位流量單位壓力時輻射的A聲級；
其與A聲級之間的換算公式如下：
LA=LSA+10lgQVPtf2-19.8 單位：dBA
Las是比A聲級（dBA），La是風機A聲級（dBA），Ptf是風機全壓（Pa），QV是風機體積流量（m3/min）。
通風機噪音A聲級預算公式，由《通風機噪音限值》可知五種結構的風機的比A聲級LSA，可將上述公式列成下表所示各式：
五、風機選型五要素
(1)風量、風壓等參數要求；風量的不同關系到所匹配馬達的功率不同，以及安裝完成后風量是否能夠滿足實際需求；風壓方面需要考慮管道的布置以及氣流自身的阻力損耗等。
(2)安裝位置、安裝形式、室內還是室外；安裝位置的不同選取的安裝方式也有所不一樣。常用的為吊掛式，平面臥式，側墻臥式，立式等；室內外安裝的不同需要注意風機的防雨，防曬以及防水的要求。
(3)輸送的氣體成份；指輸送氣體的酸堿度，含塵量，溫濕度等要求。根據需求選擇合適的材質。比如酸堿采用不銹鋼材質，有機采用PP材質，一般排采用鍍鋅；有溫濕度要求的根據場景選擇合適的保溫材料貼敷；有含塵量的根據需要進行加固或者另外安裝集塵設備。
(4)使用工況；指在使用的環境溫濕度，含塵量以及海拔
(5)配件等其他要求。皮帶或者聯軸器等部件的限定性要求。
六、風機安裝運行注意事項

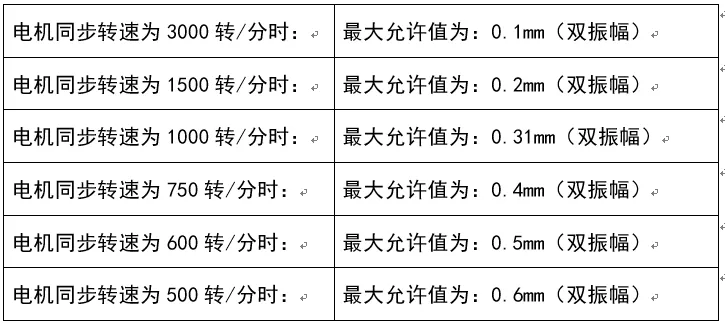

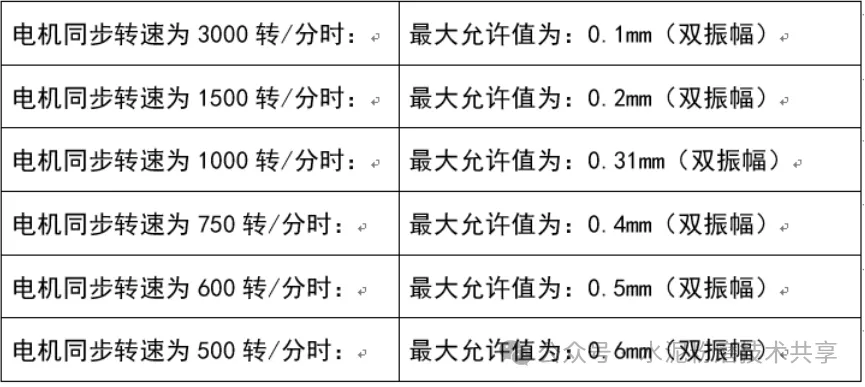

用軸承振幅顯示時為以下值：
七、風機長期停車存放不用時的保養工作
（1）將軸承及其它主要的零部件的表面涂上防銹油以免銹蝕。
（2）風機轉子每隔半月左右，應人工手動搬動轉子旋轉半圈（即180°），搬動前應在軸端做好標記，使原來最上方的點，搬動轉子后位于最下方。
